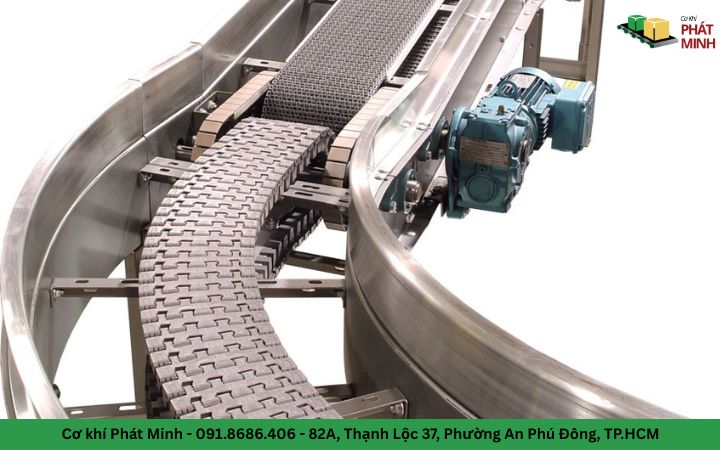

Băng tải xích

Băng tải xích là giải pháp vận chuyển công nghiệp có độ bền cao, khả năng chịu tải lớn và vận hành ổn định trong nhiều môi trường làm việc khắc nghiệt.

So với các dòng băng tải dùng dây belt thông thường, băng tải xích đặc biệt phù hợp với các dây chuyền cần kéo tải nặng, làm việc liên tục, chịu va đập hoặc cần độ ổn định cơ khí cao trong quá trình sản xuất.

Băng tải xích là gì?

Băng tải xích là hệ thống vận chuyển sử dụng xích làm phần tử truyền động hoặc phần tử tải chính để di chuyển hàng hóa, nguyên liệu hoặc chi tiết gia công theo một quỹ đạo xác định.

Tùy theo cấu hình thiết kế, xích có thể trực tiếp đỡ sản phẩm, kéo pallet, kéo khay, kéo cụm gá hoặc truyền động cho bề mặt băng tải.

Trong thực tế sản xuất, băng tải xích được ứng dụng rộng rãi trong ngành ô tô, cơ khí chế tạo, thực phẩm, đồ uống, kho vận, xi măng, hóa chất và nhiều lĩnh vực công nghiệp nặng khác.

Ưu điểm lớn của dòng băng tải này là khả năng làm việc ổn định với tải trọng lớn, ít trượt và thích hợp với môi trường có cường độ vận hành cao.

Cấu tạo và đặc điểm kỹ thuật

Băng tải xích có kết cấu cơ khí chắc chắn hơn nhiều so với các hệ băng tải tải nhẹ. Mỗi cụm chi tiết đều ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải và độ ổn định trong suốt quá trình vận hành.

Khung băng tải

Khung băng tải là kết cấu chịu lực chính, thường được gia công từ thép sơn tĩnh điện, thép hộp, thép chấn, inox hoặc nhôm định hình tùy ứng dụng cụ thể. Trong các hệ thống tải nặng, khung thép là lựa chọn phổ biến do có độ cứng vững cao, chịu xoắn và chịu rung tốt.

Khung cần được tính toán theo các yếu tố như tải trọng phân bố, tải trọng tập trung, chiều dài tuyến băng, cao độ lắp đặt và điều kiện làm việc. Với băng tải xích, khung không chỉ đỡ phần tải mà còn phải giữ chính xác vị trí các ray dẫn hướng, cụm trục, bánh xích và cơ cấu truyền động. Vì vậy, độ chính xác gia công và lắp ráp là yếu tố rất quan trọng.

Dây xích

Xích là bộ phận trung tâm của hệ thống, đóng vai trò truyền lực và trong nhiều trường hợp là bộ phận trực tiếp mang tải. Tùy theo ứng dụng, băng tải xích có thể sử dụng:

• Xích thép
• Xích inox
• Xích nhựa kỹ thuật
• Xích treo
• Xích cào
• Xích bản lề hoặc xích có tai gá

Mỗi loại xích có đặc điểm riêng về bước xích, khả năng chịu kéo, khả năng chịu mài mòn và độ ồn khi vận hành. Trong các dây chuyền tải nặng, xích thép hoặc inox thường được sử dụng nhờ độ bền cơ học cao. Với ngành thực phẩm, đồ uống hoặc yêu cầu giảm tiếng ồn, xích nhựa kỹ thuật là phương án phù hợp hơn.

Bánh xích

Bánh xích là chi tiết truyền mô-men từ bộ truyền động sang dây xích. Cấu hình bánh xích phải tương thích tuyệt đối với bước xích, số răng, chiều rộng xích và tải trọng thiết kế. Nếu bánh xích chế tạo không chính xác hoặc chọn sai tiêu chuẩn, hệ thống sẽ nhanh mòn, rung, nhảy xích hoặc gây lệch hành trình.

Vật liệu bánh xích thường là thép C45, thép tôi bề mặt, inox hoặc nhựa kỹ thuật tùy môi trường làm việc. Trong hệ thống tải nặng hoặc làm việc liên tục, bề mặt răng bánh xích thường được gia công và xử lý cơ tính để tăng khả năng chịu mài mòn.

Bộ truyền động

Bộ truyền động bao gồm motor điện, hộp giảm tốc, khớp nối và cụm trục truyền động. Nhiệm vụ của bộ phận này là tạo lực kéo đủ lớn để dịch chuyển dây xích và tải theo tốc độ yêu cầu.

Do băng tải xích thường làm việc với tải trọng lớn, mô-men đầu ra của hộp giảm tốc là yếu tố quan trọng hơn nhiều so với tốc độ quay đơn thuần. Công suất motor được lựa chọn dựa trên:

• Tải trọng toàn hệ thống
• Chiều dài băng tải
• Hệ số ma sát của ray dẫn hướng
• Tốc độ vận hành
• Chế độ tải liên tục hay gián đoạn
• Điều kiện môi trường thực tế

Thanh dẫn hướng và ray trượt

Thanh dẫn hướng có nhiệm vụ định vị dây xích, giữ xích chạy đúng quỹ đạo và hạn chế hiện tượng lệch khỏi tuyến ray. Với các băng tải xích tải nặng, ray dẫn hướng thường dùng thép, inox hoặc nhựa kỹ thuật có hệ số ma sát thấp để giảm mài mòn và tăng tuổi thọ hệ thống.

Trong một số cấu hình, ray dẫn hướng còn đóng vai trò đỡ tải gián tiếp, đặc biệt khi băng tải dùng xích kéo pallet hoặc kéo khay.

Hệ thống điều khiển

Băng tải xích thường được tích hợp tủ điện với các thiết bị cơ bản như:

• CB nguồn
• Contactors
• Relay nhiệt
• Nút ON/OFF
• Nút dừng khẩn cấp
• Biến tần điều chỉnh tốc độ

Với các hệ thống tự động hóa cao, có thể bổ sung PLC, cảm biến vị trí, cảm biến đếm, cảm biến hành trình, sensor an toàn hoặc hệ thống điều khiển liên động với máy móc khác trong dây chuyền.

Các bộ phận phụ trợ

Tùy theo mục đích sử dụng, băng tải xích có thể tích hợp thêm:

• Gá đỡ sản phẩm
• Pallet tải
• Máng hứng
• Gạt liệu
• Phễu cấp liệu
• Thành chắn
• Cơ cấu nâng hạ
• Bộ phân loại hoặc chặn sản phẩm

Đặc điểm kỹ thuật nổi bật

Băng tải xích có một số đặc điểm kỹ thuật đáng chú ý:

• Khả năng chịu tải lớn
• Độ bền cơ học cao
• Làm việc ổn định trong môi trường khắc nghiệt
• Tốc độ vận hành có thể điều chỉnh linh hoạt
• Dễ tích hợp với các dây chuyền tự động hóa
• Phù hợp với cả vận chuyển ngang, nghiêng hoặc treo tùy cấu hình

Nguyên lý hoạt động

Băng tải xích hoạt động dựa trên nguyên lý truyền động cưỡng bức giữa bánh xích và dây xích. Khi motor được cấp điện, mô-men quay được truyền qua hộp giảm tốc đến trục chủ động. Trên trục này, bánh xích quay và ăn khớp trực tiếp với mắt xích, kéo dây xích di chuyển theo quỹ đạo định sẵn.

Khác với băng tải belt hoạt động chủ yếu dựa trên ma sát giữa tang và dây băng, băng tải xích làm việc theo cơ chế ăn khớp cơ khí. Nhờ đó, hệ thống truyền động ổn định hơn dưới tải lớn, ít xảy ra hiện tượng trượt và thích hợp với các ứng dụng cần độ chính xác vị trí cao hơn.

Khi dây xích chuyển động, sản phẩm hoặc cơ cấu đỡ tải gắn trên xích sẽ di chuyển từ đầu vào đến đầu ra. Tại đầu hồi, xích vòng qua bánh xích bị động hoặc cụm dẫn hướng để quay trở lại chu trình ban đầu. Trong suốt quá trình này, thanh dẫn hướng và ray trượt giúp giữ xích ổn định, hạn chế rung và kiểm soát hướng chạy.

Nếu hệ thống có tích hợp biến tần, tốc độ băng tải xích có thể được điều chỉnh phù hợp với nhịp sản xuất, giảm sốc cơ khí khi khởi động và tăng tuổi thọ cho bộ truyền động.

Phân loại băng tải xích

Băng tải xích được phân loại theo nhiều tiêu chí khác nhau tùy theo kết cấu và mục đích sử dụng.

Băng tải xích treo

Dòng này thường dùng trong dây chuyền sản xuất ô tô, sơn tĩnh điện, lắp ráp linh kiện hoặc vận chuyển chi tiết treo. Hệ thống giúp tiết kiệm mặt bằng dưới sàn và phù hợp với dây chuyền liên tục.

Băng tải cào

Loại này chuyên dùng để vận chuyển vật liệu rời như hạt, bột, cám, xi măng, nguyên liệu ngành thức ăn chăn nuôi hoặc khoáng sản. Cơ cấu cào giúp kéo vật liệu di chuyển trong máng kín hoặc máng hở.

Băng tải xích thép

Phù hợp với môi trường tải nặng, áp lực lớn, va đập cao hoặc yêu cầu độ bền đặc biệt. Dòng này thường xuất hiện trong công nghiệp nặng, cơ khí, vật liệu xây dựng và các hệ thống pallet tải.

Băng tải xích nhựa

Được dùng nhiều trong ngành thực phẩm, đồ uống, bao bì hoặc các dây chuyền cần giảm tiếng ồn. Xích nhựa có ưu điểm vận hành êm hơn, chống ăn mòn tốt và nhẹ hơn xích thép.

Ưu điểm vượt trội so với những băng tải khác

Băng tải xích có nhiều ưu điểm nổi bật, đặc biệt trong các ứng dụng mà băng tải belt hoặc con lăn không còn phù hợp.

• Ưu điểm đầu tiên là khả năng chịu tải lớn. Đây là thế mạnh rõ ràng nhất của băng tải xích. Hệ thống có thể kéo pallet, cụm gá, khối hàng nặng hoặc vật liệu có tải trọng lớn mà vẫn duy trì độ ổn định cao.
• Ưu điểm thứ hai là độ bền cao và tuổi thọ tốt. Dây xích, bánh xích và khung băng tải đều là các chi tiết cơ khí chắc chắn, phù hợp với môi trường công nghiệp nặng, làm việc liên tục trong thời gian dài.
• Ưu điểm thứ ba là truyền động ổn định, ít trượt. Do cơ chế ăn khớp trực tiếp giữa bánh xích và dây xích, hệ thống ít bị mất đồng bộ khi tải tăng hoặc khi môi trường có bụi, dầu, nhiệt và độ ẩm.
• Ngoài ra, băng tải xích còn có khả năng bảo trì cục bộ khá tốt. Khi một mắt xích hoặc đoạn xích bị hư hỏng, có thể tháo rời để kiểm tra, vệ sinh hoặc thay thế mà không nhất thiết phải thay toàn bộ hệ thống.

Những hạn chế và lưu ý khi sử dụng

Bên cạnh các ưu điểm, băng tải xích cũng có một số hạn chế cần lưu ý.

Thứ nhất, chi phí đầu tư ban đầu thường cao hơn so với băng tải belt tải nhẹ hoặc băng tải con lăn. Điều này đến từ kết cấu cơ khí nặng hơn, yêu cầu chính xác cao hơn và cụm truyền động cũng phức tạp hơn.

Thứ hai, băng tải xích có thể gây tiếng ồn lớn hơn nếu không được thiết kế và bôi trơn hợp lý, đặc biệt với xích thép làm việc ở tốc độ cao.

Thứ ba, hệ thống yêu cầu bảo trì định kỳ đối với xích, bánh xích, ray dẫn hướng và cụm truyền động. Nếu bỏ qua công tác bảo dưỡng, hiện tượng mòn xích, giãn bước xích hoặc lệch tuyến có thể xảy ra.

Khi lựa chọn và sử dụng băng tải xích, doanh nghiệp cần đặc biệt chú ý:

• Tải trọng thực tế của sản phẩm
• Môi trường làm việc: ẩm, bụi, hóa chất, nhiệt độ
• Kích thước và chiều dài tuyến băng
• Tần suất vận hành
• Khả năng bảo trì và thay thế linh kiện
• Uy tín và năng lực kỹ thuật của nhà cung cấp

Ứng dụng băng tải xích trong các ngành công nghiệp

Băng tải xích được ứng dụng rất rộng trong công nghiệp nhờ khả năng chịu tải và độ bền vượt trội.

Trong ngành công nghiệp nặng, băng tải xích dùng để vận chuyển vật liệu, bán thành phẩm hoặc cụm chi tiết trong nhà máy thép, xi măng, luyện kim và cơ khí chế tạo.

Trong ngành thực phẩm và đồ uống, băng tải xích nhựa hoặc xích inox được sử dụng cho dây chuyền chai, lon, thùng, khay hoặc sản phẩm đóng gói cần chuyển động liên tục và ổn định.

Trong ngành ô tô và sản xuất linh kiện, băng tải xích treo hoặc xích pallet thường xuất hiện trong các công đoạn lắp ráp, vận chuyển cụm chi tiết hoặc chuyền sản phẩm qua nhiều trạm gia công.

Ngoài ra, băng tải xích còn được sử dụng trong các lĩnh vực:

• Hóa chất
• Bao bì
• Kho vận
• Thức ăn chăn nuôi
• Chế biến nguyên liệu rời
• Hệ thống tải lên lầu, chuyển tầng hoặc kéo pallet

Vì sao chọn băng tải tại Cơ Khí Phát Minh?

Khi cần mua băng tải xích uy tín, chất lượng và giá tốt, doanh nghiệp nên lựa chọn đơn vị có khả năng tư vấn và thiết kế đúng theo tải trọng, môi trường vận hành và đặc tính sản phẩm thực tế.

CÔNG TY TNHH CƠ KHÍ THƯƠNG MẠI PHÁT MINH là đơn vị chuyên thiết kế, gia công và lắp đặt băng tải công nghiệp theo yêu cầu, trong đó có các hệ thống băng tải xích cho nhiều lĩnh vực sản xuất khác nhau.

Lợi thế khi làm việc với Cơ Khí Phát Minh là khách hàng được tư vấn ở góc độ kỹ thuật thực tế, không chỉ dừng ở mức chọn “loại băng tải nào”, mà còn đi sâu vào bài toán tải trọng, tốc độ, độ bền, khả năng bảo trì và tính đồng bộ với dây chuyền hiện tại.

Nhờ gia công trực tiếp tại xưởng, công ty có thể kiểm soát tốt chất lượng, tối ưu chi phí và chủ động tiến độ sản xuất. Đây là yếu tố rất quan trọng với các hệ băng tải xích, vì sai số nhỏ trong thiết kế hoặc lắp ráp cũng có thể ảnh hưởng lớn đến tuổi thọ và độ ổn định của toàn hệ thống.

Quy trình đặt hàng gia công băng tải tại Cơ Khí Phát Minh

Quy trình triển khai băng tải xích cần được thực hiện bài bản để bảo đảm hệ thống sau cùng đáp ứng đúng nhu cầu vận hành.

Bước đầu tiên là tiếp nhận yêu cầu và tư vấn sơ bộ. Khách hàng cung cấp thông tin về sản phẩm cần vận chuyển, tải trọng, kích thước, môi trường làm việc, tốc độ mong muốn và không gian lắp đặt.

Tiếp theo là khảo sát thực tế hoặc tiếp nhận bản vẽ mặt bằng. Đội ngũ kỹ thuật sẽ đánh giá hướng tuyến, điều kiện lắp đặt, nguồn điện, điểm giao tiếp với máy móc khác và các yêu cầu đặc thù của dây chuyền.

Sau đó là lên phương án thiết kế, dựng bản vẽ kỹ thuật và báo giá. Khi khách hàng chốt phương án, xưởng sẽ tiến hành gia công khung, lắp xích, bánh xích, cụm truyền động, tủ điện và chạy thử trước khi bàn giao.

Cuối cùng là lắp đặt tại công trình, căn chỉnh, chạy thử có tải, hướng dẫn vận hành và hỗ trợ kỹ thuật sau bàn giao.
