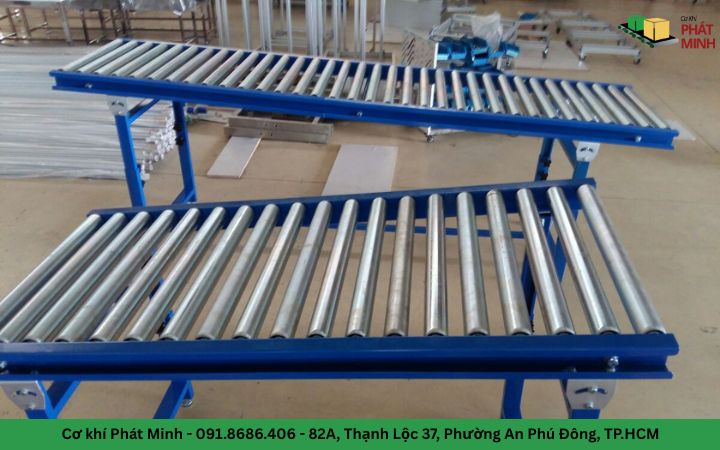

Dàn con lăn tự do

Dàn con lăn tự do là một trong những giải pháp vận chuyển hàng hóa đơn giản nhưng hiệu quả cao trong hệ thống băng tải công nghiệp. Nhờ cơ chế hoạt động không sử dụng động cơ, hệ thống này giúp doanh nghiệp tối ưu chi phí vận hành, giảm tiêu hao năng lượng và nâng cao hiệu suất xử lý hàng hóa trong kho bãi, sản xuất và logistics.

Dàn con lăn tự do là gì?

Dàn con lăn tự do (gravity roller conveyor) là hệ thống băng tải sử dụng các con lăn quay tự do để vận chuyển hàng hóa mà không cần sử dụng motor truyền động. Hàng hóa được di chuyển nhờ lực đẩy thủ công hoặc nhờ trọng lực khi băng tải được bố trí theo độ nghiêng phù hợp.

Loại băng tải này đặc biệt phù hợp với các sản phẩm có đáy phẳng và cứng như thùng carton, pallet, khay nhựa hoặc kiện hàng. Nhờ tính đơn giản và hiệu quả, dàn con lăn tự do được sử dụng rộng rãi trong nhiều ngành công nghiệp hiện đại.

Cấu tạo và đặc điểm kỹ thuật

Dàn con lăn tự do có cấu tạo tương đối đơn giản nhưng được thiết kế tối ưu để đảm bảo khả năng chịu tải, độ ổn định và hiệu suất vận hành.

Khung băng tải

Khung là kết cấu chịu lực chính, thường được chế tạo từ thép mạ kẽm, thép sơn tĩnh điện hoặc nhôm định hình. Thiết kế khung đảm bảo độ cứng vững, hạn chế biến dạng khi chịu tải và duy trì độ song song giữa các con lăn.

Trong một số ứng dụng yêu cầu vệ sinh cao, khung inox 304 được sử dụng để tăng khả năng chống ăn mòn và dễ làm sạch.

Hệ thống con lăn

Con lăn là bộ phận trực tiếp tiếp xúc với hàng hóa, có vai trò tạo chuyển động lăn giúp giảm ma sát.

• Vật liệu: thép, inox, nhựa hoặc bọc cao su
• Đường kính phổ biến: Ø34 – Ø89 mm
• Trục con lăn: sử dụng thép hoặc inox, lắp bạc đạn hai đầu

Khoảng cách giữa các con lăn (roller pitch) được tính toán theo kích thước đáy sản phẩm, đảm bảo hàng hóa luôn tiếp xúc tối thiểu với 2–3 con lăn để tránh kẹt hoặc rung lắc.

Chân đỡ và cơ cấu điều chỉnh

Hệ thống chân đỡ có thể là dạng cố định hoặc di động (gắn bánh xe). Một số thiết kế cho phép điều chỉnh chiều cao hoặc góc nghiêng nhằm tận dụng trọng lực để vận chuyển hàng hóa.

Thông số kỹ thuật điển hình

• Chiều dài: từ 1m đến 10m hoặc tùy chỉnh
• Chiều rộng: 300 – 1000 mm
• Tải trọng: từ 30 – 200 kg/m
• Góc nghiêng vận hành: 2° – 5° (đối với hệ gravity)

Đặc điểm kỹ thuật quan trọng của dàn con lăn tự do là đảm bảo độ đồng trục của con lăn, độ phẳng khung và ma sát thấp để tối ưu hiệu suất vận chuyển.

Nguyên lý hoạt động

Dàn con lăn tự do hoạt động dựa trên nguyên lý chuyển động lăn nhằm giảm ma sát giữa sản phẩm và bề mặt tiếp xúc.

Khi hàng hóa được đặt lên băng tải, lực tác động từ người vận hành hoặc thành phần trọng lực sẽ làm sản phẩm dịch chuyển. Lực này tạo ra mô-men quay lên các con lăn, khiến chúng quay quanh trục và hỗ trợ sản phẩm di chuyển theo phương mong muốn.

Trong trường hợp băng tải được lắp đặt có độ nghiêng, trọng lực sẽ đóng vai trò là lực dẫn động chính. Thành phần lực song song với mặt băng tải giúp hàng hóa tự động di chuyển từ vị trí cao xuống thấp mà không cần tác động bên ngoài.

Do hệ số ma sát lăn nhỏ hơn nhiều so với ma sát trượt, hệ thống giúp giảm đáng kể lực cần thiết để di chuyển hàng hóa, từ đó nâng cao hiệu suất vận hành và giảm tiêu hao năng lượng.

Phân loại dàn con lăn tự do

Dàn con lăn tự do được phân loại dựa trên thiết kế và ứng dụng thực tế:

Theo kết cấu

• Dàn con lăn thẳng
• Dàn con lăn cong
• Dàn con lăn xếp (co giãn linh hoạt)

Theo vật liệu con lăn

• Con lăn thép mạ kẽm
• Con lăn inox
• Con lăn nhựa

Theo tính cơ động

• Dàn con lăn cố định
• Dàn con lăn di động

Ưu điểm vượt trội so với những băng tải khác

Dàn con lăn tự do sở hữu nhiều ưu điểm nổi bật khiến nó trở thành lựa chọn phổ biến trong các hệ thống vận chuyển.

Trước hết là khả năng tiết kiệm năng lượng tối đa do không sử dụng động cơ. Điều này giúp giảm chi phí vận hành đáng kể trong thời gian dài.

Bên cạnh đó, cấu tạo đơn giản giúp dễ dàng lắp đặt, bảo trì và thay thế linh kiện. Hệ thống cũng có độ bền cao, ít hỏng hóc và phù hợp với nhiều môi trường làm việc.

Tính linh hoạt trong thiết kế cho phép tùy chỉnh chiều dài, chiều rộng và cấu hình theo nhu cầu thực tế. Ngoài ra, chi phí đầu tư ban đầu thấp giúp doanh nghiệp dễ dàng triển khai.

Những hạn chế và lưu ý khi sử dụng

Mặc dù hiệu quả và kinh tế, dàn con lăn tự do vẫn tồn tại một số hạn chế.

Hệ thống không phù hợp với hàng hóa có đáy không phẳng, dễ biến dạng hoặc quá nhẹ. Trong trường hợp này, lực ma sát không đủ để tạo chuyển động ổn định.

Ngoài ra, do không có truyền động chủ động, tốc độ vận chuyển phụ thuộc vào lực tác động hoặc độ nghiêng, khó kiểm soát chính xác trong các dây chuyền yêu cầu tự động hóa cao.

Khi sử dụng cần lưu ý:

• Bố trí độ nghiêng hợp lý để tránh hàng hóa trôi quá nhanh
• Đảm bảo bề mặt khung và con lăn thẳng hàng
• Kiểm tra định kỳ bạc đạn và trục con lăn
• Lựa chọn đúng vật liệu con lăn theo môi trường

Ứng dụng băng tải con lăn trong các ngành công nghiệp

Dàn con lăn tự do được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và vận hành.

Trong kho bãi và logistics, hệ thống giúp vận chuyển thùng carton, hỗ trợ bốc xếp hàng hóa lên xuống xe tải hoặc container. Trong sản xuất, dàn con lăn giúp kết nối các công đoạn và di chuyển bán thành phẩm giữa các khu vực.

Ngoài ra, hệ thống còn được sử dụng trong ngành thực phẩm, đóng gói, thương mại điện tử và các dây chuyền phân loại hàng hóa.

Vì sao chọn băng tải tại Cơ Khí Phát Minh

CÔNG TY TNHH CƠ KHÍ THƯƠNG MẠI PHÁT MINH là đơn vị chuyên thiết kế và gia công dàn con lăn tự do theo yêu cầu, đáp ứng đa dạng nhu cầu vận hành của doanh nghiệp.

Khách hàng khi lựa chọn sẽ nhận được:

• Tư vấn kỹ thuật đúng nhu cầu thực tế
• Gia công trực tiếp tại xưởng, đảm bảo chất lượng
• Giá thành cạnh tranh, minh bạch
• Đội ngũ kỹ sư giàu kinh nghiệm
• Hỗ trợ lắp đặt và bảo trì

Đây là yếu tố giúp doanh nghiệp triển khai hệ thống vận chuyển hiệu quả và bền vững.

Quy trình đặt hàng gia công dàn con lăn tự do

Quy trình làm việc được xây dựng rõ ràng và chuyên nghiệp:

• Tiếp nhận yêu cầu và tư vấn giải pháp
• Khảo sát thực tế
• Thiết kế bản vẽ kỹ thuật
• Báo giá và xác nhận
• Gia công và lắp ráp
• Lắp đặt, chạy thử
• Bàn giao và hướng dẫn vận hành

Quy trình này giúp đảm bảo hệ thống hoạt động ổn định và phù hợp với nhu cầu sử dụng.
