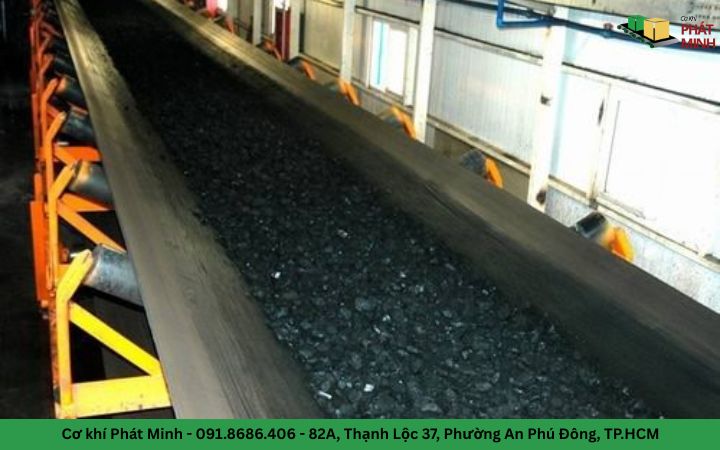

Băng tải cao su chịu nhiệt

Băng tải cao su chịu nhiệt là giải pháp vận chuyển chuyên dụng cho các dây chuyền phải làm việc với vật liệu nóng, bức xạ nhiệt cao hoặc môi trường vận hành khắc nghiệt.

Trong các ngành như xi măng, thép, nhiệt điện, gạch ngói và luyện kim, loại băng tải này giúp duy trì khả năng vận chuyển ổn định, giảm nguy cơ hư hỏng dây belt, hạn chế dừng máy và bảo đảm hiệu suất sản xuất liên tục.

Băng tải cao su chịu nhiệt là gì?

Băng tải cao su chịu nhiệt là hệ thống băng tải sử dụng dây belt cao su được chế tạo từ các hợp chất cao su tổng hợp có khả năng làm việc trong môi trường nhiệt độ cao hơn nhiều so với băng tải cao su thông thường.

Mục đích chính của dòng băng tải này là vận chuyển vật liệu nóng như clinker, tro xỉ, quặng nung, than nóng, phôi thép, gạch sau nung hoặc các sản phẩm vừa qua công đoạn gia nhiệt.

Điểm khác biệt cốt lõi của băng tải cao su chịu nhiệt nằm ở cấu trúc vật liệu dây belt. Lớp cao su mặt, lớp cao su liên kết và lõi chịu lực được thiết kế để hạn chế hiện tượng lão hóa nhiệt, nứt bề mặt, bong tách lớp hoặc giảm độ bền cơ học khi tiếp xúc liên tục với vật liệu ở nhiệt độ cao.

Vì vậy, đây là lựa chọn bắt buộc trong những dây chuyền mà băng tải thông thường không đủ khả năng làm việc ổn định lâu dài.

Cấu tạo và đặc điểm kỹ thuật

Băng tải cao su chịu nhiệt là một hệ thống cơ khí hoàn chỉnh, trong đó dây belt chỉ là một phần trung tâm. Để làm việc hiệu quả trong môi trường nhiệt, toàn bộ hệ thống phải được thiết kế đồng bộ từ kết cấu khung, cụm tang, con lăn cho đến bộ truyền động và điều khiển.

Khung băng tải

Khung băng tải là kết cấu chịu lực chính, thường được gia công từ thép kết cấu, thép sơn tĩnh điện, thép mạ kẽm hoặc inox tùy môi trường làm việc. Trong các nhà máy xi măng, nhiệt điện hoặc khu vực có bụi nóng, khung cần có độ cứng cao, khả năng chịu rung tốt và hạn chế biến dạng khi làm việc liên tục.

Với các hệ thống vận chuyển vật liệu nóng, khung không chỉ chịu tải trọng tĩnh của thiết bị và vật liệu mà còn chịu ảnh hưởng gián tiếp từ nhiệt bức xạ. Vì vậy, kết cấu khung, gân tăng cứng, chân đỡ và liên kết bulong phải được tính toán phù hợp để duy trì độ ổn định lâu dài.

Dây belt cao su chịu nhiệt

Đây là bộ phận quan trọng nhất của hệ thống. Dây belt cao su chịu nhiệt thường gồm ba thành phần chính:

Lớp cao su mặt trên
Là lớp tiếp xúc trực tiếp với vật liệu nóng. Lớp này thường sử dụng cao su tổng hợp như EPDM, SBR hoặc các hỗn hợp cao su chịu nhiệt chuyên dụng, có khả năng chống biến cứng, hạn chế nứt bề mặt và chống mài mòn khi tiếp xúc với vật liệu nóng, sắc hoặc ma sát lớn.

Lớp lõi chịu lực
Có thể là bố vải Polyester-Nylon, Aramid hoặc lõi thép tùy theo tải trọng và yêu cầu làm việc. Lõi chịu lực giúp belt có độ bền kéo cao, hạn chế giãn dài và duy trì tính ổn định hình học trong quá trình vận hành liên tục.

Lớp cao su liên kết
Nằm giữa các lớp bố, có tác dụng liên kết tổng thể các lớp vật liệu thành một kết cấu đồng nhất. Trong băng tải chịu nhiệt, lớp này phải bảo đảm khả năng bám dính tốt ngay cả khi làm việc dưới tác động nhiệt lặp đi lặp lại.

Dải nhiệt độ làm việc

Tùy theo cấp độ chịu nhiệt, dây belt có thể được thiết kế theo nhiều dải nhiệt độ khác nhau:

• Loại 1: khoảng 70°C đến 100°C
• Loại 2: khoảng 70°C đến 125°C
• Loại 3: khoảng 70°C đến 150°C
• Loại 4: khoảng 70°C đến 400°C
• Loại 5: khoảng 70°C đến 600°C

Trên thực tế, cần phân biệt rõ giữa nhiệt độ vật liệu tức thời và nhiệt độ làm việc liên tục. Không phải belt chịu nhiệt 400°C hay 600°C có nghĩa là toàn bộ hệ thống có thể làm việc liên tục ở mức đó trong mọi điều kiện. Khả năng chịu nhiệt thực tế còn phụ thuộc vào thời gian tiếp xúc, kích thước vật liệu, độ dày lớp liệu và khả năng tản nhiệt của hệ thống.

Hệ thống con lăn

Con lăn có nhiệm vụ đỡ belt, dẫn hướng và giảm ma sát trong quá trình vận hành. Đối với băng tải chịu nhiệt, cụm con lăn phải được lựa chọn kỹ hơn so với băng tải thông thường vì nhiệt có thể ảnh hưởng trực tiếp đến bạc đạn, phớt chặn bụi và độ bền bề mặt ống con lăn.

Tùy cấu hình, hệ thống có thể gồm:

• Con lăn đỡ nhánh tải
• Con lăn đỡ nhánh không tải
• Con lăn dẫn hướng
• Con lăn giảm chấn tại vị trí nạp liệu

Trong các ứng dụng tải nóng, khoảng cách con lăn, đường kính con lăn và loại bạc đạn cần được chọn theo tải trọng và nhiệt độ để tránh tình trạng bó bạc đạn, mòn lệch hoặc tăng lực cản chuyển động.

Tang chủ động và tang bị động

Tang chủ động nhận mô-men từ motor giảm tốc để kéo dây belt chuyển động. Tang bị động có nhiệm vụ đổi hướng belt và phối hợp với cơ cấu căng băng. Trong môi trường nhiệt, tang thường được chế tạo từ thép C45 hoặc vật liệu tương đương, gia công đồng tâm cao để giảm rung và hạn chế mài mòn không đều trên belt.

Nếu nhiệt độ vận hành cao và tải lớn, bề mặt tang có thể cần được tính toán lại về lớp bọc hoặc phương án truyền động để bảo đảm ma sát ổn định, tránh trượt belt khi vật liệu tăng đột biến hoặc khi bề mặt belt bị ảnh hưởng bởi nhiệt.

Thiết bị căng băng

Cơ cấu căng băng giữ cho dây belt luôn có lực căng phù hợp. Đây là yếu tố rất quan trọng với băng tải chịu nhiệt vì khi nhiệt tăng, vật liệu cao su và kết cấu belt có thể thay đổi độ đàn hồi và chiều dài làm việc. Nếu căng băng không hợp lý, belt rất dễ bị trượt, lệch hoặc tăng tốc độ lão hóa.

Các phương án căng phổ biến gồm:

• Tăng đơ vít me
• Căng trục tang bị động
• Căng đối trọng

Hệ thống truyền động và điều khiển

Băng tải cao su chịu nhiệt thường sử dụng motor giảm tốc để tạo lực kéo ổn định. Công suất motor được tính theo tải trọng vật liệu, chiều dài băng tải, tốc độ vận chuyển, nhiệt độ làm việc và hệ số làm việc liên tục.

Tủ điện điều khiển thường gồm:

• CB bảo vệ
• Nút ON/OFF
• Nút dừng khẩn cấp
• Biến tần điều chỉnh tốc độ
• Relay nhiệt, contactor
• Cảm biến giám sát nếu cần

Với hệ thống tải nhiệt cao, việc đồng bộ giữa motor, hộp số, tang, con lăn và belt là rất quan trọng. Nếu chỉ riêng dây belt chịu nhiệt mà các cụm còn lại không được thiết kế tương ứng, hiệu quả tổng thể của hệ thống sẽ suy giảm đáng kể.

Nguyên lý hoạt động

Băng tải cao su chịu nhiệt hoạt động dựa trên nguyên lý truyền mô-men từ động cơ đến tang chủ động, kéo dây belt chuyển động theo chu trình khép kín. Khi motor giảm tốc hoạt động, mô-men xoắn được truyền qua khớp nối hoặc cơ cấu truyền lực đến tang chủ động. Nhờ lực ma sát giữa tang và mặt trong của dây belt, belt bắt đầu chuyển động.

Vật liệu nóng được nạp lên nhánh tải của băng tải tại đầu vào. Trong quá trình vận chuyển, dây belt vừa chịu tải trọng của vật liệu, vừa chịu tác động nhiệt trực tiếp hoặc gián tiếp từ vật liệu và môi trường xung quanh.

Hệ thống con lăn đỡ hỗ trợ nâng đỡ belt, hạn chế võng băng và giữ cho quá trình vận chuyển ổn định. Khi đến đầu xả, vật liệu tách khỏi belt nhờ quỹ đạo chuyển động qua tang và rơi xuống vị trí tiếp nhận.

Điểm kỹ thuật quan trọng của băng tải cao su chịu nhiệt là khả năng duy trì các tính chất cơ học trong điều kiện nhiệt độ cao. Nếu dây belt không đủ cấp chịu nhiệt, bề mặt cao su sẽ nhanh chóng bị lão hóa, mất đàn hồi, chai cứng hoặc nứt. Khi đó, khả năng bám tang giảm, nguy cơ trượt băng tăng và tuổi thọ hệ thống bị rút ngắn đáng kể.

Phân loại băng tải cao su chịu nhiệt

Băng tải cao su chịu nhiệt có thể được phân loại theo nhiều tiêu chí khác nhau.

Theo cấp độ chịu nhiệt

• Băng tải chịu nhiệt thấp
• Băng tải chịu nhiệt trung bình
• Băng tải chịu nhiệt cao
• Băng tải chịu nhiệt rất cao, dùng cho môi trường đặc biệt

Theo kết cấu lõi chịu lực

• Băng tải cao su chịu nhiệt lõi bố vải EP
• Băng tải cao su chịu nhiệt lõi Nylon
• Băng tải cao su chịu nhiệt lõi Aramid
• Băng tải cao su chịu nhiệt lõi thép

Theo ứng dụng

• Băng tải chịu nhiệt cho nhà máy xi măng
• Băng tải chịu nhiệt cho ngành thép
• Băng tải chịu nhiệt cho nhiệt điện
• Băng tải chịu nhiệt cho luyện kim, gạch ngói, khoáng sản

Ưu điểm vượt trội so với những băng tải khác

Ưu điểm lớn nhất của băng tải cao su chịu nhiệt là khả năng vận chuyển vật liệu nóng mà vẫn duy trì độ ổn định và tuổi thọ làm việc tốt hơn nhiều so với băng tải cao su thông thường.

Ngoài ra, dòng băng tải này còn có các lợi thế sau:

• Chịu nhiệt độ cao, phù hợp với môi trường sản xuất khắc nghiệt
• Chống mài mòn tốt khi tiếp xúc với vật liệu cứng, nóng và có tính ma sát lớn
• Độ bền kéo cao, phù hợp với tải trọng lớn và vận hành liên tục
• Giảm nguy cơ dừng máy do nứt belt, bong lớp hoặc biến dạng nhiệt
• Có thể thiết kế theo nhiều cấu hình khác nhau để phù hợp từng dây chuyền sản xuất

Đối với các nhà máy xi măng, thép, nhiệt điện hoặc luyện kim, đây không chỉ là lựa chọn tốt hơn mà thường là lựa chọn bắt buộc nếu muốn hệ thống vận hành ổn định lâu dài.

Những hạn chế và lưu ý khi sử dụng

Bên cạnh các ưu điểm nổi bật, băng tải cao su chịu nhiệt cũng có một số hạn chế mà doanh nghiệp cần cân nhắc.

Trước hết là chi phí đầu tư cao hơn so với băng tải cao su tiêu chuẩn do yêu cầu vật liệu và cấu tạo belt đặc biệt hơn. Thứ hai, nhiệt độ cao làm tốc độ lão hóa của cao su tăng nhanh hơn, vì vậy công tác kiểm tra và bảo trì phải được thực hiện định kỳ, chặt chẽ hơn.

Ngoài ra, băng tải cao su chịu nhiệt không phải lúc nào cũng phù hợp với môi trường có hóa chất mạnh. Nếu vật liệu nóng đồng thời chứa axit, kiềm hoặc dung môi mạnh, cần lựa chọn chủng loại belt chuyên biệt hơn, thay vì chỉ dùng loại chịu nhiệt thông thường.

Một số lưu ý quan trọng khi thiết kế và sử dụng gồm:

• Xác định chính xác nhiệt độ vật liệu thực tế, không chỉ nhiệt độ môi trường
• Phân biệt giữa nhiệt độ tức thời và nhiệt độ làm việc liên tục
• Đánh giá mức độ sắc nhọn, gồ ghề và tính mài mòn của vật liệu
• Kiểm tra tính tương thích giữa belt và vật liệu vận chuyển
• Thiết kế đồng bộ cả belt, con lăn, tang, khung và động cơ
• Duy trì bảo trì định kỳ để phát hiện sớm các dấu hiệu lão hóa nhiệt

Ứng dụng của băng tải cao su chịu nhiệt trong các ngành công nghiệp

Băng tải cao su chịu nhiệt được sử dụng rộng rãi trong nhiều ngành công nghiệp có công đoạn gia nhiệt, nung hoặc vận chuyển vật liệu nóng.

Trong ngành xi măng, hệ thống được dùng để vận chuyển clinker nóng từ lò nung đến khu vực làm nguội hoặc kho chứa. Trong ngành thép, băng tải chịu nhiệt phục vụ vận chuyển phôi thép, quặng nóng, xỉ hoặc tro từ các công đoạn luyện kim.

Trong nhà máy nhiệt điện, thiết bị này được sử dụng để tải than nóng, tro xỉ hoặc phụ phẩm nhiệt. Trong ngành gạch và gốm sứ, băng tải vận chuyển sản phẩm sau lò nung đến khu làm mát và đóng gói.

Ngoài ra, băng tải cao su chịu nhiệt còn xuất hiện trong các ngành như:

• Chế biến khoáng sản
• Luyện kim
• Tái chế vật liệu
• Sản xuất nhựa và hóa chất
• Sản xuất giấy, vật liệu xây dựng, hóa dầu
• Một số ứng dụng thực phẩm đặc thù có nhiệt độ sản phẩm cao sau sấy hoặc gia nhiệt

Vì sao chọn băng tải tại Cơ Khí Phát Minh?

Khi cần mua băng tải cao su chịu nhiệt uy tín, chất lượng và giá tốt, doanh nghiệp cần chọn đơn vị không chỉ có khả năng gia công mà còn đủ năng lực tư vấn giải pháp kỹ thuật phù hợp với nhiệt độ, tải trọng và điều kiện vận hành thực tế. CÔNG TY TNHH CƠ KHÍ THƯƠNG MẠI PHÁT MINH là đơn vị chuyên thiết kế, gia công và lắp đặt băng tải công nghiệp theo yêu cầu, trong đó có các hệ thống băng tải cao su chịu nhiệt cho môi trường làm việc khắc nghiệt.

Lợi thế của Cơ Khí Phát Minh là khả năng phân tích đúng yêu cầu vận hành từ đầu: loại vật liệu, nhiệt độ thực tế, tần suất làm việc, môi trường xung quanh, mức độ mài mòn và sự đồng bộ của toàn hệ thống. Điều này giúp doanh nghiệp tránh được rủi ro chọn sai cấp chịu nhiệt hoặc thiết kế thiếu đồng bộ, vốn là nguyên nhân phổ biến gây hư hỏng sớm trong các dây chuyền nhiệt.

Bên cạnh đó, việc gia công trực tiếp theo yêu cầu giúp tối ưu chi phí đầu tư, chủ động tiến độ sản xuất và kiểm soát chất lượng ngay từ đầu.

Quy trình đặt hàng gia công băng tải tại Cơ Khí Phát Minh

Quy trình đặt hàng băng tải cao su chịu nhiệt cần được thực hiện chặt chẽ hơn so với băng tải thông thường vì yếu tố nhiệt độ ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của hệ thống.

Bước đầu tiên là tiếp nhận yêu cầu và tư vấn kỹ thuật sơ bộ. Khách hàng cần cung cấp thông tin về loại vật liệu, nhiệt độ vật liệu, tải trọng, chiều dài băng tải, năng suất và môi trường làm việc.

Bước tiếp theo là khảo sát thực tế hoặc tiếp nhận bản vẽ mặt bằng. Đội ngũ kỹ thuật sẽ đánh giá hướng lắp đặt, cao độ cấp xả, nguồn nhiệt xung quanh, không gian bố trí và mức độ đồng bộ với dây chuyền hiện hữu.

Sau đó là lên phương án thiết kế, chọn cấp belt chịu nhiệt phù hợp, dựng bản vẽ kỹ thuật và báo giá chi tiết. Khi khách hàng xác nhận, xưởng tiến hành gia công kết cấu, lắp ráp cụm truyền động, lắp belt, đấu nối tủ điện và chạy thử trước khi bàn giao.

Cuối cùng là vận chuyển, lắp đặt tại công trình, cân chỉnh, chạy thử có tải và hướng dẫn vận hành, bảo trì định kỳ để hệ thống làm việc ổn định lâu dài.
