Băng chuyền là một trong những thiết bị cơ khí quan trọng nhất trong hệ thống sản xuất và logistics hiện đại, giúp doanh nghiệp tự động hóa khâu vận chuyển hàng hóa, giảm phụ thuộc vào nhân công thủ công và nâng cao hiệu suất vận hành tổng thể.

Trong bối cảnh yêu cầu về năng suất, độ chính xác và an toàn ngày càng cao, việc đầu tư một hệ thống băng chuyền phù hợp không chỉ giúp tối ưu chi phí mà còn tạo nền tảng cho quá trình mở rộng và tự động hóa dây chuyền về lâu dài.

Băng chuyền là gì?

Băng chuyền, hay còn gọi là băng tải, là hệ thống cơ khí dùng để vận chuyển vật liệu, bán thành phẩm hoặc thành phẩm từ vị trí này sang vị trí khác theo một quỹ đạo xác định. Tùy theo đặc điểm sản phẩm và môi trường làm việc, băng chuyền có thể được thiết kế ở nhiều dạng khác nhau như băng chuyền PVC, PU, cao su, con lăn, lưới inox hoặc băng chuyền nâng hạ.

Khác với các phương pháp vận chuyển thủ công hoặc dùng xe nâng cục bộ, băng chuyền cho phép dòng vật liệu di chuyển liên tục, ổn định và có thể đồng bộ với các thiết bị khác trong dây chuyền như máy đóng gói, máy chiết rót, robot gắp sản phẩm, hệ thống phân loại hoặc cân điện tử. Đây là lý do băng chuyền được xem là “xương sống” trong rất nhiều nhà máy sản xuất hiện nay.

Cấu tạo và đặc điểm kỹ thuật

Mặc dù có nhiều chủng loại khác nhau, phần lớn các hệ thống băng chuyền công nghiệp đều được cấu thành từ các cụm cơ khí và truyền động cơ bản. Việc hiểu rõ cấu tạo giúp doanh nghiệp lựa chọn đúng giải pháp theo nhu cầu thực tế và kiểm soát tốt hơn hiệu suất vận hành.

Khung băng chuyền

Khung là kết cấu chịu lực chính của toàn bộ hệ thống. Bộ phận này thường được gia công từ thép sơn tĩnh điện, thép mạ kẽm, inox 304 hoặc nhôm định hình, tùy theo tải trọng, môi trường và yêu cầu vệ sinh.

Khung băng chuyền cần đảm bảo các yêu cầu kỹ thuật như:

• Độ cứng vững cao, hạn chế rung lắc khi hoạt động
• Chịu được tải trọng phân bố và tải trọng cục bộ
• Duy trì độ thẳng và độ đồng đều của tuyến băng
• Thuận tiện cho lắp ráp, bảo trì và mở rộng hệ thống

Trong các hệ thống tải nhẹ và yêu cầu thẩm mỹ cao, nhôm định hình được dùng khá phổ biến. Với môi trường ẩm, thực phẩm hoặc hóa chất nhẹ, inox là lựa chọn phù hợp hơn. Với tải trọng lớn hoặc hệ thống dài, thép kết cấu vẫn là vật liệu chủ đạo.

Dây băng hoặc mặt băng

Đây là bộ phận trực tiếp tiếp xúc và vận chuyển sản phẩm. Tùy theo ứng dụng, mặt băng có thể là:

• Dây belt PVC hoặc PU
• Dây belt cao su
• Hệ con lăn
• Lưới inox
• Tấm nhựa modular
• Xích tải

Mỗi loại mặt băng có đặc tính riêng về khả năng chịu tải, độ ma sát, khả năng chịu nhiệt, chống ăn mòn và mức độ vệ sinh.

Ví dụ, băng chuyền PVC và PU thường dùng cho ngành thực phẩm, điện tử, dược phẩm; băng chuyền cao su phù hợp với vật liệu nặng; băng chuyền con lăn phù hợp với thùng carton, kiện hàng đáy phẳng; còn lưới inox thích hợp với công đoạn sấy, thoát nước hoặc gia nhiệt.

Hệ thống con lăn và tang

Ở băng chuyền dùng belt, con lăn và tang là những chi tiết rất quan trọng. Tang chủ động nhận mô-men từ động cơ và kéo dây băng chuyển động. Tang bị động có chức năng đổi hướng chuyển động, phối hợp với cơ cấu căng băng để duy trì lực căng ổn định.

Ngoài ra, hệ thống còn có các con lăn đỡ hoặc bàn trượt để nâng đỡ dây băng trong quá trình vận hành. Việc lựa chọn đường kính con lăn, vật liệu chế tạo, khoảng cách bố trí và loại bạc đạn ảnh hưởng trực tiếp đến độ ổn định, lực cản chuyển động và tuổi thọ hệ thống.

Bộ truyền động

Bộ truyền động là cụm tạo lực kéo cho băng chuyền. Cấu hình phổ biến nhất gồm motor điện kết hợp với hộp giảm tốc. Trong một số hệ thống, lực truyền từ motor đến tang có thể thông qua khớp nối, puly dây đai, nhông xích hoặc trục truyền trực tiếp.

Công suất motor được tính toán theo các yếu tố:

• Chiều dài băng chuyền
• Loại sản phẩm vận chuyển
• Tải trọng làm việc
• Tốc độ yêu cầu
• Góc nghiêng nếu có
• Chế độ vận hành liên tục hay gián đoạn

Việc chọn sai công suất motor có thể dẫn đến quá tải, trượt băng hoặc hao điện không cần thiết.

Bộ phận căng băng

Với băng chuyền dùng dây belt, bộ phận căng băng giữ vai trò duy trì lực căng cần thiết để belt không bị chùng, trượt hoặc lệch tâm. Cơ cấu căng có thể là tăng đơ vít me, trục trượt hoặc đối trọng, tùy theo kết cấu hệ thống.

Lực căng nếu quá nhỏ sẽ làm belt trượt trên tang chủ động. Nếu quá lớn, belt và bạc đạn dễ bị mài mòn nhanh hơn. Vì vậy, đây là cụm cần được căn chỉnh chính xác trong quá trình lắp ráp và bảo trì.

Hệ thống điều khiển

Hệ thống điều khiển giúp băng chuyền hoạt động đúng logic và đồng bộ với toàn bộ dây chuyền. Một hệ thống điều khiển cơ bản thường gồm:

• CB nguồn
• Contactor
• Relay nhiệt
• Nút ON/OFF
• Nút dừng khẩn cấp
• Biến tần điều chỉnh tốc độ

Với các hệ thống tự động hóa cao hơn, có thể tích hợp thêm:

• Cảm biến quang
• Cảm biến đếm sản phẩm
• PLC
• Bộ điều khiển đảo chiều
• Cảm biến giới hạn
• Cân điện tử hoặc bộ phân loại

Đây là cụm cho phép băng chuyền không chỉ “chạy” mà còn “chạy đúng” theo yêu cầu công nghệ của từng dây chuyền sản xuất.

Các thông số kỹ thuật cơ bản

Một số thông số thường cần xác định khi thiết kế băng chuyền gồm:

• Chiều dài và chiều rộng băng chuyền
• Chiều cao làm việc
• Tốc độ vận chuyển
• Tải trọng thiết kế
• Vật liệu khung
• Loại mặt băng
• Công suất motor
• Điện áp sử dụng
• Mức độ tự động hóa điều khiển

Nguyên lý hoạt động

Băng chuyền hoạt động dựa trên nguyên lý truyền động quay kết hợp với lực ma sát hoặc lực kéo cơ học để tạo ra chuyển động tịnh tiến của mặt băng.

Khi cấp điện, động cơ bắt đầu quay và tạo mô-men xoắn. Mô-men này được truyền qua hộp giảm tốc để điều chỉnh tốc độ và tăng lực kéo. Sau đó, lực truyền đến tang chủ động hoặc cụm dẫn động trung tâm. Nhờ ma sát giữa tang và dây belt, hoặc nhờ liên kết cơ khí trực tiếp ở các loại băng xích, mặt băng bắt đầu chuyển động theo vòng kín.

Sản phẩm được đặt lên bề mặt băng sẽ di chuyển từ đầu cấp liệu đến đầu ra theo hướng chuyển động của băng. Tang bị động hoặc cụm hồi băng giúp belt quay trở lại chu trình ban đầu. Trong suốt quá trình này, con lăn đỡ, cơ cấu căng và bộ điều khiển giữ vai trò bảo đảm hệ thống chạy ổn định, đúng tốc độ và hạn chế sai lệch cơ khí.

Trong thực tế, tốc độ băng chuyền thường được điều chỉnh bằng biến tần. Khi thay đổi tần số cấp cho motor, tốc độ quay của động cơ thay đổi theo, từ đó thay đổi vận tốc di chuyển của băng. Giải pháp này cho phép băng chuyền khởi động êm, đồng bộ với các công đoạn khác và giảm sốc cơ khí trong quá trình vận hành.

Phân loại băng chuyền

Băng chuyền công nghiệp hiện nay rất đa dạng, có thể phân loại theo vật liệu mặt băng, chức năng hoặc môi trường sử dụng.

Băng chuyền PVC hoặc PU

Đây là nhóm băng chuyền phổ biến trong các ngành cần bề mặt sạch, vận hành êm và tải nhẹ đến trung bình. Dòng này thường được ứng dụng trong thực phẩm đóng gói, điện tử, dược phẩm, mỹ phẩm và lắp ráp.

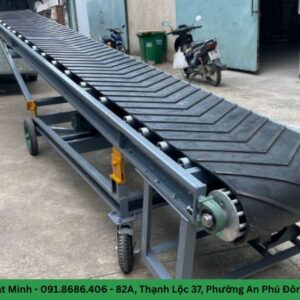

Băng chuyền cao su

Loại này có khả năng chịu tải lớn, chống mài mòn tốt và phù hợp với môi trường công nghiệp nặng như khai thác mỏ, xây dựng, xi măng và vật liệu rời.

Băng chuyền con lăn

Băng chuyền con lăn rất phù hợp để vận chuyển thùng carton, pallet, kiện hàng hoặc sản phẩm có đáy phẳng. Loại này thường dùng trong kho hàng, trung tâm phân phối, dây chuyền đóng gói và logistics.

Băng chuyền lưới inox

Dòng này có khả năng chịu nhiệt, thoát nước tốt, chống ăn mòn và phù hợp cho các công đoạn sấy, làm nguội, rửa hoặc chế biến thực phẩm.

Băng chuyền nâng hạ

Đây là loại có khả năng thay đổi độ cao, thường được dùng để đưa hàng lên xe tải, container, tầng kệ hoặc kết nối các cao độ khác nhau trong dây chuyền.

Ưu điểm vượt trội so với những phương pháp vận chuyển khác

So với vận chuyển thủ công hoặc dùng thiết bị nâng hạ cục bộ, băng chuyền mang lại nhiều lợi thế rõ rệt.

• Trước hết là khả năng vận hành liên tục và ổn định. Hệ thống có thể hoạt động trong thời gian dài với tốc độ đều, giúp tăng năng suất và giảm phụ thuộc vào yếu tố con người.
• Tiếp theo là khả năng giảm chi phí nhân công. Khi vận chuyển được tự động hóa, số lượng lao động trực tiếp tham gia vào khâu chuyển hàng giảm đáng kể.

Băng chuyền cũng giúp cải thiện an toàn lao động do hạn chế thao tác bê vác, kéo đẩy thủ công hoặc di chuyển hàng nặng bằng tay. Ngoài ra, hệ thống còn cho phép kiểm soát quy trình tốt hơn, dễ tích hợp với máy móc và nâng cấp lên dây chuyền tự động hóa.

Những hạn chế và lưu ý khi sử dụng

Bên cạnh các ưu điểm, băng chuyền cũng có những hạn chế nhất định nếu lựa chọn hoặc sử dụng không đúng kỹ thuật.

Chi phí đầu tư ban đầu có thể cao hơn so với phương án thủ công, đặc biệt với các hệ thống tích hợp điều khiển tự động hoặc thiết kế theo yêu cầu riêng. Ngoài ra, nếu chọn sai loại mặt băng hoặc kết cấu khung không phù hợp với tải trọng, hệ thống sẽ nhanh xuống cấp hoặc hoạt động kém ổn định.

Khi sử dụng băng chuyền, cần lưu ý:

• Chọn đúng loại băng chuyền theo sản phẩm và môi trường làm việc
• Tính đúng tải trọng và tốc độ yêu cầu
• Kiểm tra định kỳ belt, con lăn, tang, motor và tủ điện
• Không để quá tải vượt công suất thiết kế
• Bảo trì theo chu kỳ để hạn chế dừng máy đột xuất

Ứng dụng của băng chuyền trong các ngành công nghiệp

Băng chuyền có mặt trong hầu hết các lĩnh vực sản xuất và logistics hiện đại.

• Trong ngành thực phẩm, băng chuyền giúp vận chuyển nguyên liệu, sản phẩm đóng gói, hàng đông lạnh hoặc hàng qua công đoạn sấy.
• Trong ngành điện tử, hệ thống được dùng cho dây chuyền lắp ráp linh kiện, kiểm tra và đóng gói.
• Trong ngành dược phẩm, băng chuyền hỗ trợ vận chuyển chai lọ, hộp thuốc và khay sản phẩm.

Ngoài ra, băng chuyền còn được ứng dụng mạnh trong:

• Kho vận và trung tâm phân phối
• Sân bay, bến cảng
• Dây chuyền đóng gói
• Sản xuất cơ khí, may mặc, mỹ phẩm
• Nhà máy vật liệu xây dựng
• Dây chuyền xử lý hàng hóa thương mại điện tử

Vì sao chọn băng tải tại Cơ Khí Phát Minh?

Khi cần mua băng chuyền uy tín, chất lượng và giá tốt, doanh nghiệp nên lựa chọn đơn vị có khả năng tư vấn và gia công theo đúng nhu cầu thực tế thay vì chỉ bán sản phẩm theo mẫu có sẵn. CÔNG TY TNHH CƠ KHÍ THƯƠNG MẠI PHÁT MINH là đơn vị chuyên thiết kế, sản xuất và lắp đặt băng tải, băng chuyền theo yêu cầu, phù hợp với nhiều lĩnh vực sản xuất khác nhau.

Ưu điểm của Cơ Khí Phát Minh là khả năng tiếp cận bài toán ở góc độ kỹ thuật và vận hành thực tế. Doanh nghiệp được tư vấn từ khâu chọn loại mặt băng, vật liệu khung, công suất motor, tốc độ vận hành đến phương án điều khiển sao cho tối ưu về hiệu quả sử dụng lẫn chi phí đầu tư.

Việc gia công trực tiếp tại xưởng cũng giúp kiểm soát tốt chất lượng, tiến độ và khả năng hỗ trợ kỹ thuật sau lắp đặt. Đây là yếu tố quan trọng với các doanh nghiệp muốn đầu tư băng chuyền bền, ổn định và dễ mở rộng về sau.

Quy trình đặt hàng gia công băng tải tại Cơ Khí Phát Minh

Quy trình triển khai băng chuyền cần rõ ràng để bảo đảm hệ thống sau cùng phù hợp với nhà xưởng và quy trình sản xuất thực tế.

Đầu tiên là tiếp nhận nhu cầu và tư vấn sơ bộ. Khách hàng cung cấp thông tin về sản phẩm, tải trọng, kích thước, không gian lắp đặt, mục tiêu vận chuyển và mức độ tự động hóa mong muốn.

Bước tiếp theo là khảo sát thực tế hoặc tiếp nhận bản vẽ mặt bằng. Đội ngũ kỹ thuật sẽ đánh giá hướng vận chuyển, cao độ, điều kiện cấp điện, các điểm giao tiếp với máy móc khác và không gian thao tác.

Sau đó là lên phương án thiết kế, dựng bản vẽ kỹ thuật và báo giá. Khi khách hàng xác nhận phương án, xưởng tiến hành gia công kết cấu, lắp ráp, đấu nối điện, chạy thử và bàn giao hoàn thiện.
