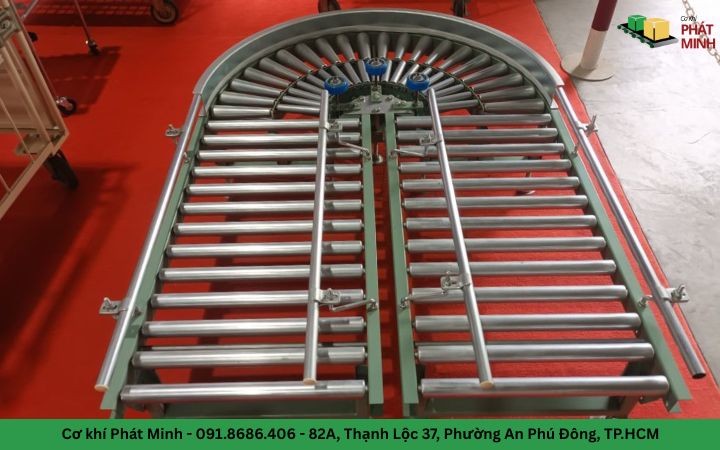

Băng tải con lăn cong

Băng tải con lăn cong là giải pháp chuyển hướng hàng hóa hiệu quả trong dây chuyền sản xuất và logistics hiện đại, giúp sản phẩm di chuyển mượt mà qua các góc 30°, 45°, 60°, 90° hoặc 180° mà vẫn đảm bảo tính ổn định. Nhờ khả năng tối ưu mặt bằng, giảm điểm giao cắt trong layout nhà xưởng và duy trì lưu lượng vận chuyển liên tục, băng tải con lăn cong đang được nhiều doanh nghiệp lựa chọn khi cần thiết kế hệ thống vận chuyển linh hoạt, bền bỉ và tiết kiệm diện tích.

Băng tải con lăn cong là gì?

Băng tải con lăn cong là một dạng băng tải con lăn chuyên dùng để chuyển hướng sản phẩm theo quỹ đạo cong thay vì vận chuyển theo phương thẳng. Về bản chất, đây là hệ thống sử dụng các con lăn côn hoặc cụm con lăn được bố trí theo hình vòng cung để tạo ra đường đi cong cho hàng hóa, giúp sản phẩm thay đổi hướng di chuyển mà không cần chuyển sang công đoạn trung chuyển thủ công.

Loại băng tải này đặc biệt phù hợp với các dây chuyền có mặt bằng hạn chế, cần bố trí đường vận chuyển ôm theo góc xưởng hoặc kết nối nhiều thiết bị ở các hướng khác nhau. So với việc dùng nhiều băng tải thẳng ghép nối, băng tải con lăn cong cho hiệu quả vận hành liền mạch hơn, giảm điểm dừng và hạn chế rủi ro lệch hướng hàng hóa.

Cấu tạo và đặc điểm kỹ thuật

Băng tải con lăn cong có cấu tạo tương tự băng tải con lăn thông thường, nhưng được thiết kế chuyên biệt để tạo độ cong ổn định cho dòng sản phẩm trong quá trình vận chuyển.

Các bộ phận chính gồm:

Khung băng tải
Khung thường được chế tạo từ thép sơn tĩnh điện, inox 304 hoặc nhôm định hình. Kết cấu khung phải đảm bảo độ cứng vững cao để chịu tải và giữ đúng biên dạng cong trong quá trình vận hành liên tục.

Cụm con lăn côn hoặc con lăn dẫn hướng
Đây là bộ phận quan trọng nhất, quyết định khả năng chuyển hướng của sản phẩm. Con lăn côn được thiết kế với đường kính thay đổi theo chiều dài, giúp sản phẩm di chuyển ổn định theo cung cong mà không bị lệch tâm hoặc xoay mất kiểm soát.

Bộ truyền động
Tùy theo yêu cầu ứng dụng, băng tải con lăn cong có thể là loại tự do hoặc loại truyền động. Với hệ truyền động, motor giảm tốc kết hợp xích tải, dây curoa hoặc đai truyền sẽ truyền lực đến các con lăn chủ động.

Hệ thống điều khiển
Bao gồm biến tần, tủ điện, nút nhấn, cảm biến hành trình, cảm biến đếm sản phẩm hoặc PLC nếu tích hợp vào hệ thống tự động hóa tổng thể.

Chân đỡ và phụ kiện
Chân tăng chỉnh, bánh xe khóa, thanh dẫn hướng, gờ chặn sản phẩm hoặc cảm biến kiểm soát luồng hàng có thể được bổ sung tùy theo đặc thù dây chuyền.

Về thông số kỹ thuật, băng tải con lăn cong thường được thiết kế theo các tiêu chí sau:

• Góc cong phổ biến: 30°, 45°, 60°, 90°, 180°
• Chiều rộng hữu dụng: tùy theo kích thước hàng hóa
• Tải trọng: thiết kế theo trọng lượng sản phẩm và mật độ phân bố tải
• Tốc độ vận chuyển: điều chỉnh theo nhu cầu sản xuất
• Vật liệu con lăn: thép mạ kẽm, inox, nhựa kỹ thuật hoặc con lăn bọc cao su
• Bán kính cong: tính toán theo kích thước đáy sản phẩm và yêu cầu đổi hướng

Điểm kỹ thuật quan trọng của băng tải con lăn cong là phải đảm bảo sản phẩm luôn tiếp xúc ổn định với nhiều con lăn trong suốt quá trình chuyển hướng. Vì vậy, việc tính toán bán kính cong, bước con lăn và dạng con lăn là yếu tố bắt buộc trong thiết kế.

Nguyên lý hoạt động

Nguyên lý hoạt động của băng tải con lăn cong dựa trên chuyển động quay của các con lăn được bố trí theo hình cung tròn. Khi hàng hóa được đặt lên bề mặt con lăn, lực ma sát giữa đáy sản phẩm và các con lăn sẽ tạo ra chuyển động tịnh tiến theo hướng cong đã được thiết kế sẵn.

Đối với băng tải con lăn cong truyền động, motor sẽ truyền mô-men xoắn đến các con lăn thông qua xích, dây đai hoặc cụm truyền động trung gian. Các con lăn quay đồng bộ, từ đó đưa sản phẩm đi qua đoạn cong một cách liên tục. Với hệ không truyền động, sản phẩm có thể di chuyển nhờ lực đẩy tay hoặc nhờ độ dốc trọng lực nếu hệ thống được bố trí phù hợp.

Nhờ cấu trúc con lăn côn và biên dạng cung tròn chính xác, sản phẩm không chỉ chuyển hướng mà còn giữ được tư thế ổn định, hạn chế hiện tượng kẹt hàng, va đập cạnh hoặc xoay ngang ngoài kiểm soát.

Phân loại băng tải con lăn cong

Băng tải con lăn cong có thể được phân loại theo nhiều tiêu chí để phù hợp với từng nhu cầu vận hành khác nhau.

Theo cơ chế hoạt động

Băng tải con lăn cong tự do
Hàng hóa di chuyển nhờ lực đẩy tay hoặc trọng lực. Dòng này phù hợp với hệ thống đơn giản, chi phí đầu tư thấp, dùng trong kho hàng hoặc khu vực trung chuyển thủ công.

Băng tải con lăn cong truyền động
Các con lăn được dẫn động bằng motor, thích hợp cho dây chuyền vận hành liên tục, yêu cầu năng suất cao và đồng bộ với các công đoạn khác.

Theo vật liệu con lăn

Con lăn thép mạ kẽm
Phù hợp với môi trường công nghiệp thông thường, tải trọng tốt và chi phí hợp lý.

Con lăn inox
Thích hợp cho ngành thực phẩm, dược phẩm, môi trường ẩm hoặc yêu cầu chống ăn mòn cao.

Con lăn nhựa kỹ thuật
Khối lượng nhẹ, giảm tiếng ồn, phù hợp với tải nhẹ và môi trường khô.

Con lăn bọc cao su hoặc silicon
Tăng độ bám, giảm trượt và hạn chế va đập bề mặt sản phẩm.

Theo hình dạng và góc chuyển hướng

• Băng tải con lăn cong 45 độ
• Băng tải con lăn cong 90 độ
• Băng tải con lăn cong 180 độ
• Băng tải con lăn cong bán kính nhỏ
• Băng tải con lăn cong kết hợp đoạn thẳng

Ưu điểm vượt trội so với những băng tải khác

So với nhiều phương án chuyển hướng hàng hóa khác, băng tải con lăn cong có nhiều lợi thế đáng kể về kỹ thuật lẫn hiệu quả sử dụng.

Trước hết, thiết kế cong giúp tiết kiệm diện tích nhà xưởng, đặc biệt hữu ích trong các layout có góc cua, hành lang hẹp hoặc cần nối nhiều công đoạn ở các hướng khác nhau. Thay vì phải bố trí nhiều băng tải thẳng và điểm chuyển tiếp, doanh nghiệp có thể dùng một đoạn cong để chuyển hướng gọn gàng hơn.

Tiếp theo, hệ thống này cho phép vận chuyển hàng hóa mượt mà và liên tục, giảm rung lắc, giảm va chạm khi đổi hướng. Điều này đặc biệt quan trọng với các sản phẩm đóng gói, thùng carton, khay nhựa hoặc linh kiện cần giữ ổn định khi di chuyển.

Băng tải con lăn cong còn có ưu điểm về khả năng chịu tải tốt, đặc biệt khi sử dụng khung thép, con lăn thép hoặc inox và hệ truyền động phù hợp. Ngoài ra, cấu tạo cơ khí tương đối đơn giản giúp dễ bảo trì, dễ thay thế linh kiện và tuổi thọ vận hành cao.

Một điểm mạnh khác là tính linh hoạt trong tích hợp hệ thống. Băng tải con lăn cong có thể kết nối dễ dàng với băng tải thẳng, bàn thao tác, máy đóng gói, máy dán thùng, hệ thống phân loại hoặc các module tự động hóa khác.

Những hạn chế và lưu ý khi sử dụng

Dù có nhiều ưu điểm, băng tải con lăn cong vẫn có một số hạn chế mà doanh nghiệp cần đánh giá kỹ trước khi đầu tư.

Thứ nhất, loại băng tải này không phù hợp với mọi dạng sản phẩm. Những mặt hàng có đáy quá nhỏ, không ổn định, mềm, dễ biến dạng hoặc có hình dạng bất quy tắc có thể gặp khó khăn khi di chuyển qua đoạn cong.

Thứ hai, để vận hành hiệu quả, băng tải con lăn cong đòi hỏi thiết kế chính xác hơn băng tải thẳng. Nếu lựa chọn sai bán kính cong, sai bước con lăn hoặc không đồng bộ tốc độ giữa các đoạn nối, sản phẩm có thể bị lệch hướng, chồng hàng hoặc dừng đột ngột tại vị trí chuyển tiếp.

Thứ ba, với loại truyền động, chi phí đầu tư và yêu cầu kỹ thuật lắp đặt sẽ cao hơn so với dàn con lăn tự do thông thường. Vì vậy, doanh nghiệp cần xác định rõ tải trọng, kích thước sản phẩm, hướng di chuyển và tần suất vận hành để chọn đúng cấu hình.

Khi sử dụng băng tải con lăn cong, cần lưu ý một số điểm quan trọng:

• Tính toán đúng bán kính cong theo kích thước đáy sản phẩm
• Chọn đúng vật liệu con lăn theo môi trường vận hành
• Kiểm tra đồng bộ tốc độ giữa đoạn cong và đoạn thẳng
• Bảo trì bạc đạn, cơ cấu truyền động và căn chỉnh độ đồng tâm định kỳ
• Không dùng cho hàng quá nhẹ hoặc quá mất cân bằng nếu chưa có dẫn hướng phù hợp

Ứng dụng băng tải con lăn cong trong các ngành công nghiệp

Băng tải con lăn cong được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chuyển hướng hàng hóa linh hoạt và tối ưu không gian lắp đặt.

Trong ngành thực phẩm, thiết bị này được dùng để vận chuyển bánh kẹo, thực phẩm đóng gói, chai lọ, khay nhựa và thùng hàng trên các dây chuyền đóng gói, kiểm tra và phân luồng sản phẩm.

Trong ngành dược phẩm, băng tải con lăn cong hỗ trợ vận chuyển hộp thuốc, chai dược phẩm, thiết bị y tế hoặc vật tư đóng gói tại các khu vực yêu cầu tính liên tục và kiểm soát luồng hàng chặt chẽ.

Trong ngành điện tử, hệ thống này giúp chuyển hướng linh kiện, hộp sản phẩm, bo mạch và các cụm hàng đóng gói mà vẫn đảm bảo sự ổn định trong quá trình vận chuyển.

Trong logistics và kho vận, băng tải con lăn cong là lựa chọn rất phổ biến để dẫn hướng thùng carton, kiện hàng hoặc khay chứa qua các khu vực chia tuyến, nhập hàng, xuất hàng và trung chuyển trong kho.

Ngoài ra, băng tải con lăn cong còn được ứng dụng trong các ngành bao bì, giấy, ô tô, xe máy, cơ khí lắp ráp và thương mại điện tử, đặc biệt ở những dây chuyền cần đổi hướng liên tục nhưng vẫn phải duy trì lưu lượng vận chuyển cao.

Vì sao chọn băng tải tại Băng Tải Phát Minh?

Khi cần mua băng tải con lăn cong uy tín, chất lượng và giá tốt, doanh nghiệp không chỉ cần một đơn vị bán sản phẩm, mà cần một đối tác có năng lực thiết kế, chế tạo và tư vấn giải pháp phù hợp với thực tế vận hành. Băng Tải Phát Minh là đơn vị được nhiều khách hàng lựa chọn nhờ kinh nghiệm trong lĩnh vực gia công băng tải công nghiệp và khả năng đáp ứng các yêu cầu kỹ thuật chuyên sâu.

Băng Tải Phát Minh có thể gia công băng tải con lăn cong theo yêu cầu về:

• Góc cong
• Bán kính cong
• Tải trọng thiết kế
• Chiều rộng hữu dụng
• Vật liệu khung và con lăn
• Hệ truyền động
• Tốc độ vận hành
• Tích hợp cảm biến hoặc tủ điều khiển

Bên cạnh đó, doanh nghiệp còn nhận được các lợi ích thực tế như tư vấn kỹ thuật đúng nhu cầu, thiết kế tối ưu mặt bằng, chất lượng gia công ổn định, giá thành cạnh tranh và dịch vụ hỗ trợ nhanh chóng sau bán hàng. Đây là yếu tố rất quan trọng với các hệ thống vận chuyển cần độ chính xác và độ bền lâu dài.

Quy trình đặt hàng gia công băng tải con lăn cong tại Băng Tải Phát Minh

Để đảm bảo hệ thống băng tải con lăn cong được thiết kế đúng yêu cầu kỹ thuật và phù hợp với dây chuyền sản xuất, quy trình đặt hàng thường được triển khai theo các bước rõ ràng.

Đầu tiên là tiếp nhận nhu cầu và tư vấn sơ bộ. Khách hàng cung cấp thông tin về sản phẩm vận chuyển, tải trọng, kích thước, góc cong mong muốn, không gian lắp đặt và nhu cầu tự động hóa.

Tiếp theo là khảo sát thực tế hoặc phân tích bản vẽ mặt bằng. Đây là bước quan trọng để kỹ sư tính toán bán kính cong, chiều rộng băng tải, hướng di chuyển và giải pháp kết nối với các thiết bị khác trong hệ thống.

Sau đó, đơn vị sản xuất sẽ lên phương án thiết kế, gửi bản vẽ kỹ thuật và báo giá. Khi khách hàng xác nhận phương án, xưởng tiến hành gia công cơ khí, lắp ráp, kiểm tra kỹ thuật và chạy thử trước khi bàn giao.

Cuối cùng là lắp đặt tại công trình, hướng dẫn vận hành và bàn giao hoàn chỉnh. Với các hệ thống lớn, đơn vị cung cấp còn hỗ trợ bảo trì định kỳ, thay thế linh kiện và hiệu chỉnh khi cần mở rộng dây chuyền.

Liên hệ

CÔNG TY TNHH CƠ KHÍ THƯƠNG MẠI PHÁT MINH

Địa chỉ: 82A – Thạnh Lộc 37 – Phường An Phú Đông – TP.HCM

SĐT: 091.8686.406 – 0933.611.406

Email: cokhiphatminh.work@gmail.com

Nếu doanh nghiệp của bạn đang cần tư vấn giải pháp băng tải con lăn cong phù hợp với mặt bằng, tải trọng và đặc thù vận hành thực tế, hãy liên hệ ngay Băng Tải Phát Minh để được kỹ sư hỗ trợ, khảo sát và báo giá nhanh chóng.
