Khung băng tải là bộ phận nền tảng quyết định độ cứng vững, khả năng chịu tải và độ ổn định của toàn bộ hệ thống băng tải. Trong bất kỳ dây chuyền vận chuyển nào, nếu khung không được thiết kế đúng kỹ thuật, hệ thống rất dễ phát sinh rung lắc, lệch băng, mòn không đều và giảm tuổi thọ của các cụm cơ khí liên quan.

Vì thế, việc lựa chọn và gia công khung băng tải phù hợp không chỉ ảnh hưởng đến độ bền thiết bị mà còn tác động trực tiếp đến hiệu suất vận hành và chi phí bảo trì lâu dài.

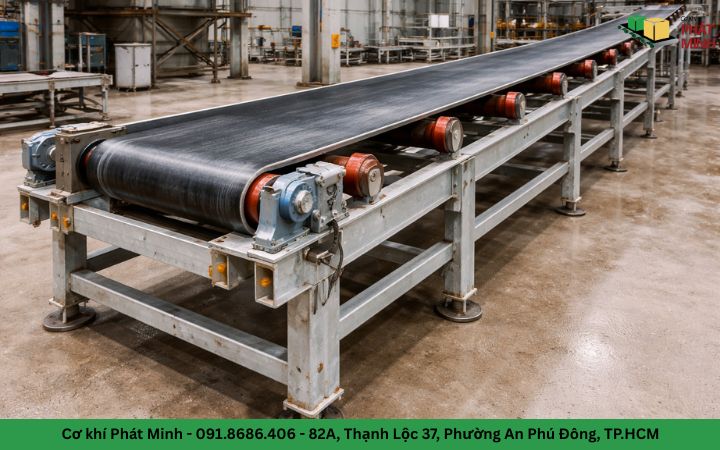

Khung băng tải là gì?

Khung băng tải là phần kết cấu chính dùng để định hình toàn bộ hệ thống băng tải, đồng thời làm nhiệm vụ liên kết các bộ phận như dây băng, con lăn, trục, gối đỡ, động cơ và các chi tiết phụ trợ khác.

Có thể hiểu đây là “xương sống” của băng tải, bởi mọi tải trọng tĩnh và động trong quá trình vận hành đều truyền về khung. Chức năng chính của khung băng tải gồm hỗ trợ kết cấu, định hình hướng vận hành và chịu tải cho toàn hệ thống.

Trong thực tế, một khung băng tải được gia công đúng kỹ thuật sẽ giúp hệ thống chạy ổn định hơn, giảm độ rung, hạn chế sai lệch khi tải hàng và tạo điều kiện thuận lợi cho việc lắp ráp, bảo trì hoặc nâng cấp sau này. Ngược lại, nếu khung yếu, sai kích thước hoặc không phù hợp với môi trường làm việc, toàn bộ hệ thống rất dễ xuống cấp nhanh dù các linh kiện khác vẫn đạt chất lượng tốt.

Cấu tạo cơ bản của khung băng tải

Khung băng tải không chỉ là vài thanh thép ghép lại với nhau, mà là một kết cấu cơ khí được tính toán để chịu lực, giữ độ thẳng, độ ổn định và khả năng lắp ghép đồng bộ với các cụm truyền động. Cấu tạo cơ bản của khung băng tải gồm hai nhóm chính là khung chính và các thành phần phụ trợ.

Khung chính

Đây là phần chịu lực chủ đạo của toàn bộ băng tải. Khung chính thường được gia công từ thép, inox hoặc nhôm định hình tùy theo ứng dụng thực tế. Bộ phận này có nhiệm vụ định hình kết cấu tổng thể, gánh tải trọng hàng hóa và liên kết các cụm cơ khí khác thành một hệ thống hoàn chỉnh.

• Khung thép thường được sử dụng khi cần độ cứng cao, tải trọng lớn và chi phí đầu tư hợp lý. Đây là lựa chọn phổ biến trong nhiều dây chuyền công nghiệp thông thường, đặc biệt với hệ thống băng tải dài hoặc tải nặng.
• Khung inox phù hợp với môi trường ẩm, môi trường có hóa chất hoặc ngành yêu cầu vệ sinh cao. Điểm mạnh của inox là chống gỉ sét tốt, bền và có tính thẩm mỹ cao hơn trong các hệ thống yêu cầu sạch.
• Khung nhôm định hình thích hợp với hệ thống tải nhẹ, dây chuyền lắp ráp, điện tử hoặc các băng tải cần tính linh hoạt trong lắp ráp và thay đổi cấu hình.

Các thành phần phụ của khung băng tải

Bên cạnh khung chính, hệ thống còn cần nhiều chi tiết phụ để đảm bảo độ ổn định và khả năng vận hành lâu dài.

• Thanh giằng có tác dụng tăng độ cứng và giảm rung lắc cho khung. Đây là chi tiết rất quan trọng ở những vị trí chịu tải lớn hoặc các nhịp khung dài, vì nếu thiếu giằng hợp lý, khung dễ bị võng hoặc rung trong quá trình làm việc.
• Gối đỡ dùng để cố định trục, hỗ trợ chuyển động quay trơn tru và giảm tải cho các cụm quay. Một hệ khung tốt cần bố trí gối đỡ đúng tâm để hạn chế sai lệch trục và tăng tuổi thọ bạc đạn.
• Ốc vít và bulong là các chi tiết liên kết, tuy nhỏ nhưng ảnh hưởng lớn đến độ ổn định của toàn bộ hệ thống. Liên kết cơ khí chắc chắn giúp khung không bị xô lệch khi vận hành liên tục.
• Chén chân tăng chỉnh giúp khung băng tải cân bằng với mặt sàn và có thể điều chỉnh độ cao cục bộ. Đây là chi tiết rất cần thiết trong các nhà xưởng có nền không hoàn toàn phẳng.
• Bánh xe di chuyển là tùy chọn thường thấy ở các băng tải cần thay đổi vị trí. Nếu có bánh xe khóa, hệ thống vừa linh hoạt khi di chuyển vừa giữ được độ ổn định khi vận hành.

Cấu tạo đặc biệt của một số loại khung băng tải

Không phải mọi khung băng tải đều có kết cấu giống nhau. Tùy theo chức năng của từng hệ thống, khung có thể được thiết kế đặc biệt hơn để phù hợp với phương án vận chuyển.

Một số loại tiêu biểu như khung cho băng tải cánh bướm, băng tải nâng hạ, gầu tải, băng tải nghiêng, băng tải cong và băng tải xoắn ốc.

• Khung băng tải nâng hạ thường tích hợp cơ cấu cơ khí hoặc thủy lực để thay đổi độ cao. Dạng khung này đòi hỏi tính toán chịu lực kỹ hơn vì tải trọng thay đổi theo góc nâng và vị trí làm việc.
• Khung băng tải nghiêng được thiết kế theo góc dốc nhất định để hỗ trợ vận chuyển hàng lên cao hoặc xuống thấp. Với loại này, độ cứng và độ ổn định dọc theo phương nghiêng là yếu tố rất quan trọng.
• Khung băng tải cong yêu cầu gia công chính xác hơn để đảm bảo quỹ đạo chuyển hướng hàng hóa mượt và đồng bộ với cụm truyền động.
• Khung gầu tải thường theo phương đứng hoặc nghiêng lớn, phải đủ vững để chịu tải liên tục của vật liệu dạng rời trong suốt chiều cao hệ thống.
• Khung băng tải xoắn ốc là dạng kết cấu phức tạp, yêu cầu độ chính xác cao trong gia công và lắp dựng để đảm bảo vận hành ổn định theo phương đứng mà vẫn tiết kiệm mặt bằng.

Các loại khung băng tải phổ biến hiện nay

Có ba nhóm vật liệu khung băng tải phổ biến nhất hiện nay là khung thép sơn, khung inox và khung nhôm định hình. Mỗi loại có ưu điểm riêng và phù hợp với từng môi trường vận hành khác nhau.

Khung thép sơn tĩnh điện hoặc sơn 2 thành phần

Đây là loại khung được sử dụng rất phổ biến trong ngành cơ khí băng tải nhờ giá thành hợp lý và khả năng chịu lực tốt.

• Đặc điểm nổi bật là độ cứng cao, dễ gia công, phù hợp với các hệ thống tải trung bình đến nặng. Lớp sơn bên ngoài có tác dụng chống gỉ và tăng tuổi thọ bề mặt.
• Ưu điểm thực tế là chi phí đầu tư thấp hơn inox, phù hợp với phần lớn nhà xưởng công nghiệp khô ráo và các hệ thống không yêu cầu tiêu chuẩn vệ sinh quá nghiêm ngặt.
• Lưu ý khi sử dụng là nếu môi trường quá ẩm hoặc lớp sơn bong tróc trong thời gian dài mà không xử lý lại, khung thép sẽ dễ bị oxy hóa, từ đó ảnh hưởng đến thẩm mỹ và độ bền.

Khung inox

Khung inox thường được lựa chọn cho các ngành yêu cầu cao về vệ sinh và khả năng chống ăn mòn.

• Đặc điểm nổi bật là dùng inox 201, 304 hoặc 316 tùy mức yêu cầu. Chất liệu này chống gỉ tốt, chịu môi trường ẩm và có độ bền lâu dài.
• Ưu điểm thực tế nằm ở khả năng làm việc ổn định trong ngành thực phẩm, dược phẩm, thủy sản, hóa chất hoặc các khu vực thường xuyên vệ sinh bằng nước.
• Điểm cần cân nhắc là chi phí đầu tư cao hơn thép sơn, nhưng đổi lại là tuổi thọ tốt, ít phát sinh bảo trì bề mặt và phù hợp với môi trường khắt khe hơn.

Khung nhôm định hình

Đây là loại khung được dùng nhiều trong các dây chuyền nhẹ, hiện đại và cần tính linh hoạt cao.

• Đặc điểm nổi bật là trọng lượng nhẹ, hình thức gọn gàng, dễ lắp ráp và thay đổi kết cấu. Khung nhôm định hình cũng rất thuận lợi khi cần lắp thêm bàn thao tác, chân đỡ, cảm biến hoặc phụ kiện.
• Ưu điểm thực tế là phù hợp với ngành điện tử, lắp ráp linh kiện, dây chuyền bán tự động hoặc những hệ thống cần thẩm mỹ cao.
• Giới hạn của loại này là khả năng chịu tải thường không tối ưu bằng khung thép trong các ứng dụng nặng, nên cần tính đúng tải trọng ngay từ giai đoạn thiết kế.

Tiêu chí chọn khung băng tải phù hợp

Một khung băng tải tốt không nhất thiết là loại đắt nhất, mà là loại phù hợp nhất với ứng dụng thực tế. Các tiêu chí quan trọng khi lựa chọn khung băng tải, bao gồm vật liệu, tải trọng, môi trường sử dụng, thiết kế hệ thống, chi phí, tuổi thọ, tính thẩm mỹ và khả năng bảo trì.

• Chọn đúng vật liệu theo môi trường làm việc
  Nếu nhà xưởng khô ráo và cần tối ưu chi phí, khung thép sơn là giải pháp hợp lý. Nếu môi trường ẩm, có hóa chất hoặc yêu cầu vệ sinh cao, inox sẽ là lựa chọn an toàn hơn. Nếu hệ thống tải nhẹ, cần linh hoạt và đẹp, nhôm định hình thường phù hợp hơn.
• Đánh giá đúng tải trọng hàng hóa và chiều dài băng tải
  Tải càng lớn, nhịp khung càng dài thì yêu cầu về độ cứng, độ dày vật liệu và cách bố trí giằng càng khắt khe. Đây là điểm rất quan trọng vì nhiều hệ thống hư hỏng sớm do chọn khung không đủ tải.
• Cân nhắc không gian lắp đặt và cấu hình hệ thống
  Một số hệ thống cần khung nghiêng, cong, nâng hạ hoặc kết hợp nhiều đoạn nối tiếp. Khi đó, phần khung không thể làm theo mẫu tiêu chuẩn mà phải tính riêng theo mặt bằng và quy trình vận hành.
• Tính đến bài toán bảo trì và mở rộng về sau
  Khung có thiết kế dễ tháo lắp, dễ thay phụ kiện và dễ vệ sinh sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành lâu dài, nhất là với dây chuyền hoạt động nhiều ca.
• Cân đối chi phí đầu tư với tuổi thọ sử dụng
  Nhiều doanh nghiệp chỉ nhìn chi phí ban đầu mà bỏ qua tuổi thọ vật liệu. Trong khi đó, chọn đúng vật liệu ngay từ đầu thường giúp giảm đáng kể tổng chi phí sử dụng trong nhiều năm.

Cách bảo trì và kéo dài tuổi thọ khung băng tải

Khung băng tải muốn bền thì không chỉ làm tốt từ đầu, mà còn cần được kiểm tra và bảo dưỡng định kỳ. Các hạng mục bảo trì gồm kiểm tra bulong, gối đỡ, lớp sơn, tình trạng gỉ sét, vệ sinh định kỳ và kiểm tra chuyên sâu tổng thể.

• Kiểm tra định kỳ các liên kết cơ khí
  Bulong, ốc vít, gối đỡ và các mối ghép cần được kiểm tra thường xuyên để phát hiện sớm tình trạng lỏng, lệch hoặc rung bất thường. Đây là bước cơ bản nhưng có ảnh hưởng lớn đến sự an toàn của toàn hệ thống.
• Bảo dưỡng bề mặt khung thép khi có dấu hiệu bong sơn
  Với khung thép sơn, khi lớp phủ bị trầy xước hoặc bong tróc, cần xử lý và sơn lại sớm để tránh gỉ lan rộng. Nếu để lâu, bề mặt sẽ xuống cấp nhanh và tốn chi phí phục hồi hơn.
• Vệ sinh định kỳ để hạn chế bụi bẩn và dầu mỡ bám tích tụ
  Việc làm sạch khung không chỉ để giữ thẩm mỹ, mà còn giúp phát hiện nhanh các điểm nứt, mòn hoặc biến dạng trong quá trình sử dụng.
• Không vận hành vượt tải thiết kế
  Nhiều trường hợp khung xuống cấp nhanh không phải do vật liệu kém mà do hệ thống bị sử dụng vượt công suất thiết kế trong thời gian dài.
• Thực hiện kiểm tra tổng thể theo chu kỳ
  Với hệ thống chạy liên tục, nên có kế hoạch kiểm tra chuyên sâu theo định kỳ để đánh giá độ võng, độ rung, độ ổn định liên kết và tình trạng toàn bộ kết cấu khung.

Báo giá gia công khung băng tải theo yêu cầu

Chi phí gia công khung băng tải không có một mức cố định cho mọi trường hợp, vì nó phụ thuộc vào nhiều yếu tố kỹ thuật như vật liệu chế tạo, chiều dài, chiều rộng, tải trọng, dạng khung, mức độ hoàn thiện bề mặt và yêu cầu lắp thêm phụ kiện.

Thông thường, báo giá sẽ phụ thuộc vào các yếu tố sau:

• Vật liệu gia công
  Khung thép sơn thường có chi phí thấp hơn inox và nhôm định hình. Tuy nhiên, nếu xét theo môi trường sử dụng, lựa chọn rẻ nhất chưa chắc là tối ưu nhất.
• Kích thước và tải trọng thiết kế
  Hệ thống càng dài, càng rộng hoặc tải càng lớn thì yêu cầu kết cấu càng cao, kéo theo lượng vật tư và công gia công tăng lên.
• Dạng kết cấu đặc biệt
  Khung nghiêng, nâng hạ, cong, xoắn ốc hoặc có bàn thao tác, giá đỡ phụ, bánh xe, chân tăng chỉnh đặc biệt sẽ làm chi phí gia công thay đổi đáng kể.
• Mức độ hoàn thiện và yêu cầu lắp ráp
  Một số khách hàng chỉ đặt gia công khung thô, nhưng cũng có trường hợp yêu cầu hoàn thiện toàn bộ, sơn phủ, lắp ráp sẵn hoặc đồng bộ với các cụm cơ khí khác.

Gia công khung băng tải tại CƠ KHÍ PHÁT MINH

CÔNG TY TNHH CƠ KHÍ THƯƠNG MẠI PHÁT MINH nhận gia công khung băng tải theo yêu cầu thực tế của từng doanh nghiệp, từ các hệ thống băng tải tải nhẹ đến kết cấu chịu tải cao cho dây chuyền công nghiệp. Chúng tôi hiểu rằng một bộ khung tốt không chỉ cần đúng kích thước, mà còn phải đúng vật liệu, đúng kết cấu và đúng điều kiện vận hành của hệ thống.

Với định hướng làm đúng kỹ thuật ngay từ đầu, chúng tôi hỗ trợ khách hàng trong việc khảo sát nhu cầu, lựa chọn vật liệu, tính toán kết cấu chịu lực, gia công hoàn thiện và đồng bộ với các hạng mục khác của băng tải. Điều này giúp doanh nghiệp giảm rủi ro phát sinh trong quá trình lắp đặt và vận hành thực tế.

Vì sao nên chọn CƠ KHÍ PHÁT MINH?

• Am hiểu kỹ thuật cơ khí băng tải
  Chúng tôi không chỉ gia công phần khung đơn lẻ mà hiểu rõ vai trò của khung trong toàn bộ hệ thống vận chuyển. Nhờ đó, giải pháp đưa ra có tính ứng dụng thực tế và độ ổn định cao hơn.
• Gia công theo đúng nhu cầu thực tế
  Từ khung thép sơn, khung inox đến khung nhôm định hình, mỗi đơn hàng đều được triển khai theo thông số cụ thể của khách hàng, không làm theo mẫu chung thiếu chính xác.
• Cân đối tốt giữa chi phí và độ bền
  Chúng tôi luôn tư vấn theo hướng phù hợp nhất với môi trường làm việc, tải trọng và ngân sách đầu tư, giúp khách hàng tối ưu hiệu quả lâu dài thay vì chỉ tối ưu chi phí trước mắt.
• Hỗ trợ kỹ thuật rõ ràng, thực tế
  Doanh nghiệp được hỗ trợ trong quá trình lựa chọn vật liệu, phương án kết cấu và các lưu ý quan trọng để khung băng tải vận hành ổn định hơn trong thực tế.
